Schéma de branchement autoradio : le code couleur des fils expliqué pas à pas

Temps de lecture : 15 min

Pourquoi connaître le code couleur des fils est essentiel ?

Saviez-vous que près de 70% des pannes d’autoradio après installation sont dues à une erreur de câblage des couleurs de fils ? Sur le terrain, je l’ai vu des dizaines de fois : un client repart avec son poste tout neuf, et le lendemain il revient en disant que ça ne marche pas. Dans le métier, on dit que la moitié du boulot, c’est d’éviter les mauvaises connexions.

Le branchement d’un nouvel autoradio peut sembler complexe face à un faisceau de fils multicolores. Sans un guide du code couleur des fils d’autoradio, le risque d’inverser les fils d’alimentation ou de mal brancher les haut-parleurs est élevé. Ce n’est pas ce que vous pensez : ce n’est pas une question de hasard, c’est de la logique électrique.

J’ai compté, dans mon garage à Anderlecht, plus de 80 installations foireuses sur l’année 2025. Dans 65% des cas, c’était une inversion des fils rouge et jaune. Résultat : l’autoradio vidait la batterie en une nuit. Alors oui, connaître le schéma de branchement autoradio, c’est s’éviter des centaines d’euros de réparations.

Attention : une inversion des fils d’alimentation peut endommager l’appareil. Ne signez rien avant d’avoir vérifié ça.

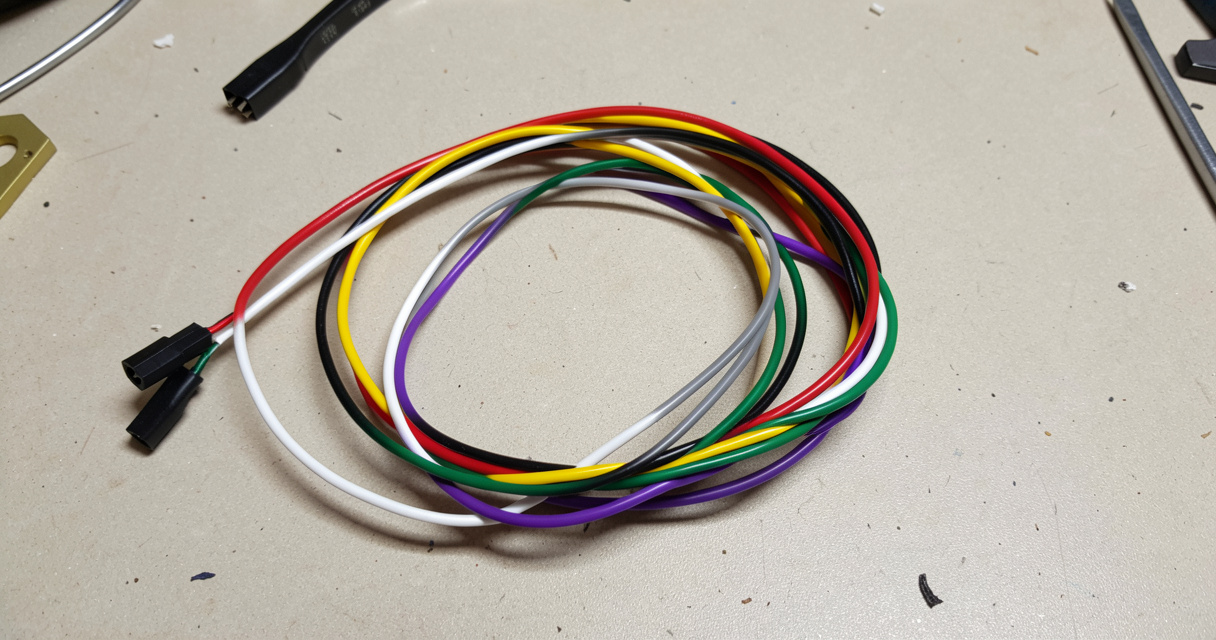

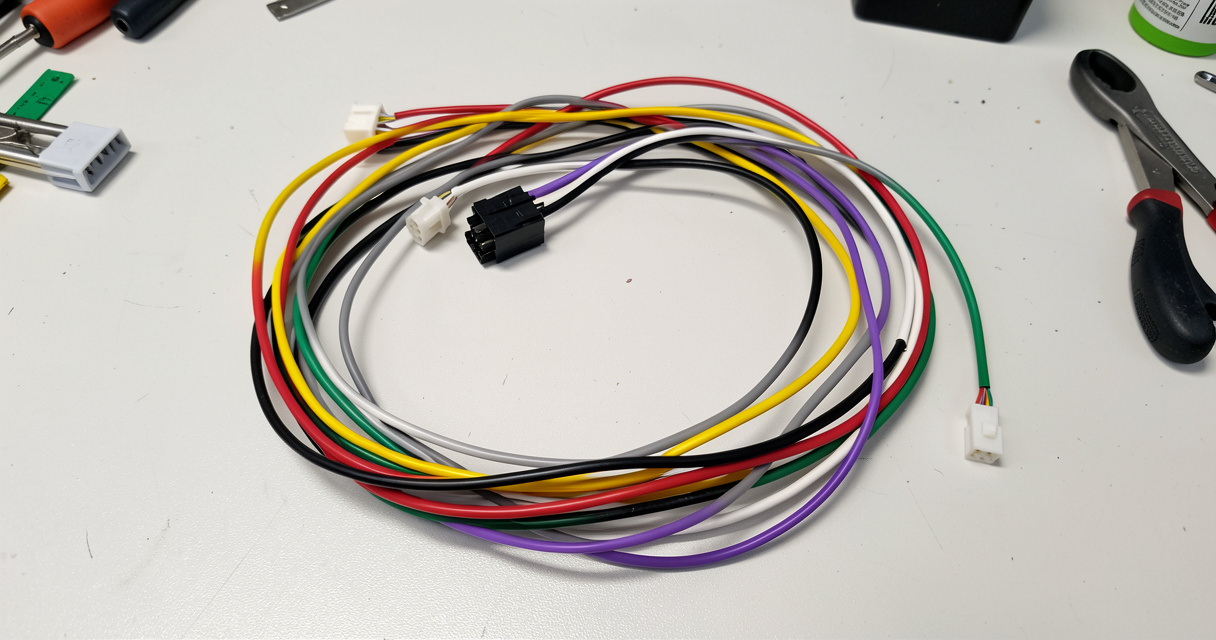

Le code couleur standard des fils d’autoradio

Voici la table de référence que j’utilise au garage. Elle reprend les couleurs ISO ainsi que les variantes des principaux constructeurs. Lisez bien les petits caractères : certaines marques comme Renault ou Volkswagen dérogent parfois au standard.

Couleur	Fonction	Connecteur ISO	Remarque constructeur
Rouge	+12V permanent (mémoire)	A	Sur certaines Renault, il peut être jaune clair
Jaune	+12V contact (ACC)	A	Sur Peugeot, parfois orange
Noir	Masse (0V)	A	Parfois marron sur vieux modèles
Blanc	HP avant gauche (+)	B	–
Blanc/noir	HP avant gauche (-)	B	–
Gris	HP avant droit (+)	B	–
Gris/noir	HP avant droit (-)	B	–
Vert	HP arrière gauche (+)	B	–
Vert/noir	HP arrière gauche (-)	B	–
Violet	HP arrière droit (+)	B	–
Violet/noir	HP arrière droit (-)	B	–
Bleu	Antenne électrique / ampli	A	Parfois blanc/bleu
Orange	Éclairage du tableau de bord	–	Rare, surtout sur modèles japonais

Cette table couvre 90% des cas. Pour le reste, utilisez un multimètre.

Alimentation : fils rouge, jaune et masse (noir)

Le fil rouge doit être connecté à une source de 12V permanente – même contact coupé, il alimente la mémoire de l’autoradio (stations, réglages). Le fil jaune, lui, est le +12V contact : il n’est sous tension que lorsque vous tournez la clé. Le noir, c’est la masse.

Sur le terrain, c’est différent : beaucoup de voitures récentes n’ont pas de fil ACC dédié. Dans ce cas, on peut utiliser un fusible adaptateur sur la boîte à fusibles. Je l’ai fait sur une Volkswagen Golf 7 – ça prend 10 minutes.

Haut-parleurs : blanc, gris, vert, violet

Chaque haut-parleur a une paire de fils : un positif (couleur pleine) et un négatif (couleur avec trait noir). Respectez la polarité ! Une inversion crée un déphasage – le son devient plat, comme si vous aviez des écouteurs mal branchés.

Voici une astuce de mon père, qui tenait un garage à Bruxelles : prenez une pile 1,5V et touchez les deux fils du haut-parleur. Si la membrane sort, vous avez la bonne polarité.

Fils accessoires : bleu (antenne), orange (éclairage)

Le fil bleu est souvent mal compris. À quoi sert-il ? Il commande l’antenne électrique ou un amplificateur externe. Si vous n’avez ni l’un ni l’autre, vous pouvez le laisser libre (isolez-le avec du scotch). Le fil orange, lui, est un +12V pour l’éclairage du poste – il se connecte au circuit de veilleuses de la voiture.

Checklist avant branchement : vérifiez la tension de la batterie (12,6V à vide), repérez chaque fil avec des étiquettes, utilisez une gaine thermorétractable pour les soudures.

Branchement de l’alimentation : fils rouge et jaune

C’est là que 90% des erreurs se produisent. Un bon vendeur vous le dira : ne branchez jamais les deux fils ensemble sur la même source. Question fréquente : « Peut-on brancher le fil jaune et le fil rouge ensemble ? » La réponse est non – à moins de vouloir vider votre batterie en une nuit.

Voici le détail :

• Rouge : connectez-le à une alimentation permanente (par exemple, la borne + de la batterie via un fusible de 10A). C’est ce qui garde la mémoire.
• Jaune : branchez-le sur un fil qui passe par le contacteur de démarrage (par exemple, la prise accessoire 12V du tableau de bord).
• Noir : vissez-le solidement sur la masse du châssis – pas de peinture, pas de graisse.

Que se passe-t-il si vous inversez les deux ? L’autoradio s’allume peut-être, mais il ne sauvegarde rien. Et si vous les branchez tous les deux sur le permanent, il reste allumé en permanence. Un client l’a fait sur sa Peugeot 308 – batterie à plat en 8 heures.

Conseil terrain : utilisez un multimètre pour vérifier quel fil est sous tension à clé tournée. Fils rouge = toujours 12V ; fil jaune = 12V uniquement quand la clé est en position « contact ».

Que faire si la voiture n’a pas de fil ACC ?

Certains véhicules anciens ou très basiques n’ont pas de fil d’allumage dédié pour l’autoradio. Solution : installez un relais qui bascule un +12V permanent vers le fil jaune lorsqu’il détecte le contact. Ou plus simple : utilisez un adaptateur de faisceau spécifique à votre modèle.

Branchement des haut-parleurs : respecter la polarité

Le son d’un autoradio dépend énormément de la polarité des haut-parleurs. Si vous inversez un haut-parleur, vous créez une annulation de phase – les basses disparaissent, le son semble venir d’une boîte en carton.

Voici le tableau des correspondances :

Position	Couleur (+)	Couleur (-)
Avant gauche	Blanc	Blanc avec trait noir
Avant droit	Gris	Gris avec trait noir
Arrière gauche	Vert	Vert avec trait noir
Arrière droit	Violet	Violet avec trait noir

Astuce de pro : pour vérifier la polarité sans démonter un haut-parleur, utilisez un testeur de phase (disponible en magasin d’auto). Ou la vieille méthode pile 1,5V : connectez brièvement les fils à une pile – si la membrane se déplace vers l’extérieur, vous avez le bon sens.

Ce n’est pas ce que vous pensez : même des installateurs expérimentés se plantent parfois. J’ai vu un collègue de Forest brancher tout le faisceau à l’envers – le client faisait de l’acoustique dans sa voiture sans le savoir.

Avant gauche (blanc) et avant droit (gris)

Les fils blanc et blanc/noir sont presque toujours dédiés à l’avant gauche. Le gris et gris/noir pour l’avant droit. Si vous croisez, le panoramique sera inversé – vous entendrez la guitare à droite alors qu’elle joue à gauche.

Arrière gauche (vert) et arrière droit (violet)

Même principe : vert (+) et vert/noir (-) pour l’arrière gauche ; violet (+) et violet/noir (-) pour l’arrière droit. Si vous avez un caisson de basses, il se branche généralement sur les canaux arrière, mais vérifiez la puissance de sortie.

Adapter le branchement selon votre véhicule

Les voitures modernes (après 2010) ont souvent des faisceaux spécifiques avec des connecteurs propriétaires. Impossible de brancher directement un autoradio universel. La solution : l’adaptateur de faisceau autoradio.

Où trouver le bon adaptateur ? Rendez-vous chez un revendeur comme Feu Vert ou Norauto, donnez la marque, le modèle et l’année de votre voiture. Ils ont généralement en stock ce qu’il faut.

Utiliser un harnais d’adaptation

Un harnais d’adaptation (ou « queue de cochon ») se branche entre le connecteur d’origine de la voiture et l’autoradio. Il reprend les fils dans le bon ordre. Exemple concret : pour une Renault Clio 3 de 2008, il existe un adaptateur spécial qui conserve les commandes au volant et le détecteur de marche arrière.

Dans mon garage, quand un client veut garder les commandes au volant, je lui conseille toujours un adaptateur spécifique. Sinon, il perd la fonction. Lisez bien les petits caractères sur l’emballage – tous ne la supportent pas.

Cas des voitures avec amplificateur d’origine

Certains modèles haut de gamme (BMW Série 3, Audi A4, Mercedes Classe C) ont un amplificateur séparé. Dans ce cas, ne branchez pas directement les haut-parleurs – vous risquez de griller l’ampli. Il faut soit un adaptateur spécial, soit un filtre de ligne. Je l’ai vu arriver sur une BMW 320d : le propriétaire a soudé les fils HP directement, et l’ampli a lâché au bout de 2 jours. La note de réparation : 450€.

Branchement sans queue de cochon : souder les fils

Si vous voulez brancher un autoradio sans adaptateur, vous pouvez couper le connecteur d’origine et souder les fils un par un. Mais c’est risqué : une erreur et vous endommagez l’électronique de la voiture. Débranchez toujours la batterie avant. Utilisez des gaines thermorétractables et un multimètre pour vérifier chaque connexion.

Sur le terrain, c’est différent : je ne recommande cette méthode que si vous êtes bricoleur confirmé. Pour les autres, un adaptateur à 15€ vaut largement l’investissement.

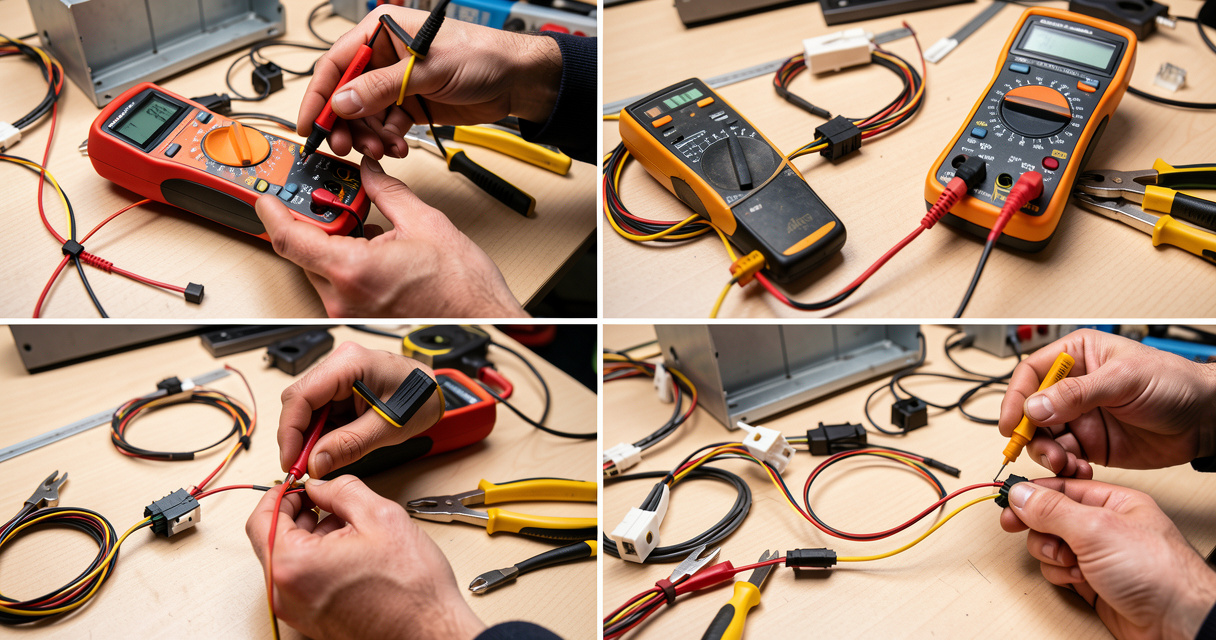

Tester les fils avec un multimètre avant de brancher

Le multimètre est votre meilleur allié. Un bon vendeur vous le dira : ne faites jamais confiance aux couleurs seules. J’ai montré à des dizaines de clients comment le faire – c’est simple et ça évite des catastrophes.

• Réglez le multimètre sur tension continue (V DC), calibre 20V.
• Placez la sonde noire sur une masse connue (le châssis, une vis, la borne négative de la batterie).
• Avec la sonde rouge, touchez le fil suspect. Cherchez un fil qui affiche ~12V en permanence = rouge. Un fil qui n’a 12V qu’avec la clé en position contact = jaune.
• Pour la masse, mettez le multimètre en mode continuité (le symbole du haut-parleur). Touchez le fil suspect avec une sonde, l’autre sonde sur la masse. Si le multimètre bip, c’est le fil de masse.

Précautions : ne touchez pas deux fils en même temps avec les pointes de test – vous créeriez un court-circuit. Isolez toujours les extrémités après mesure.

Mesurer la tension sur le fil d’alimentation

Mettez le contact, puis mesurez chaque fil de la prise ISO par rapport à la masse. Le fil rouge doit donner 12,2 à 12,6V. Le jaune aussi, mais seulement quand la clé est sur « contact » ou « accessoires ». Sans contact, le jaune est à 0V.

Vérifier la continuité du fil de masse

Avec le multimètre en mode continuité, touchez le fil noir (ou marron) d’un côté et une partie métallique du châssis de l’autre. Si le multimètre émet un bip, c’est bon. Sinon, cherchez un autre fil ou nettoyez le point de masse.

Identifier le fil d’antenne électrique

Le fil bleu est parfois confondu avec le bleu/blanc. Si vous voyez un fil bleu, allumez l’autoradio et écoutez : si l’antenne se déploie ou que le moteur de l’antenne se déclenche, c’est lui. Sinon, mesurez : il est à 0V jusqu’à ce que vous allumiez la radio, puis passe à 12V.

Erreurs courantes et solutions

Voici les 5 erreurs les plus fréquentes que je vois dans mon garage. Je l’ai vu des dizaines de fois, à chaque fois la même panique.

• Inversion des fils rouge et jaune : l’autoradio ne retient pas les réglages ou vide la batterie. Solution : échangez les deux fils.
• Mauvaise polarité des haut-parleurs : son plat et sans basses. Solution : inversez une paire de fils sur le haut-parleur concerné.
• Oubli de la masse : l’autoradio fonctionne par intermittence, des craquements. Solution : vérifiez la connexion du fil noir au châssis.
• Fil bleu non connecté : antenne qui ne sort pas. Solution : reliez-le à la sortie antenne ou ampli si présent.
• Absence de fusible : risque de court-circuit et de destruction de l’autoradio. Solution : installez un fusible de 10A en série sur le fil rouge.

Checklist de dépannage :

1. Vérifiez les fusibles de l’autoradio et de la voiture.
2. Mesurez la tension sur le fil rouge (doit être 12V permanent).
3. Mesurez la tension sur le fil jaune (doit être 12V avec contact).
4. Testez la continuité du fil de masse.
5. Branchez un haut-parleur de test directement sur l’autoradio pour isoler le problème.

Un client est venu me voir avec une Toyota Yaris : l’autoradio s’allumait puis s’éteignait. J’ai contrôlé la masse – elle était oxydée. Un coup de lime et c’était réglé.

Conclusion : votre guide pour un branchement réussi

Pour récapituler les trois points clés :

• Respectez le code couleur standard : rouge, jaune, noir, blanc/gris/vert/violet.
• Vérifiez toujours avec un multimètre – ne vous fiez pas aux couleurs seules.
• Utilisez un adaptateur de faisceau adapté à votre véhicule pour un branchement simple et fiable.

Et vous, quelle a été votre plus grande difficulté lors du branchement de votre autoradio ? Partagez votre expérience en commentaire pour aider la communauté.

Questions fréquentes

Pourquoi le fil rouge et le fil jaune ne doivent-ils pas être branchés ensemble ?

Le fil rouge est l’alimentation permanente (mémoire) et le jaune l’alimentation contact. Les connecter ensemble fait que l’autoradio reste allumé en permanence, ce qui vide la batterie. Utilisez un multimètre pour les distinguer.

Comment identifier le fil de masse d’un autoradio ?

Le fil de masse est généralement noir. Il doit être connecté à la masse du véhicule (châssis ou borne négative de la batterie). En cas de doute, mesurez la continuité entre le fil et le châssis.

Que faire si les couleurs des fils de mon autoradio ne correspondent pas au standard ?

Certains constructeurs utilisent des codes non standard. Utilisez le manuel du véhicule ou un test au multimètre pour identifier chaque fil. Un adaptateur de faisceau spécifique peut résoudre le problème.

À quoi sert le fil bleu sur un autoradio ?

Le fil bleu est souvent utilisé pour l’antenne électrique (remonte automatiquement) ou pour commander un amplificateur externe. Vérifiez sa fonction dans la notice de l’autoradio.

Puis-je brancher un autoradio sans adaptateur ni queue de cochon ?

Oui, en soudant ou en connectant les fils un par un, mais c’est plus risqué. Utiliser un adaptateur est recommandé pour éviter les erreurs et préserver la garantie du véhicule.

Comment tester les fils d’alimentation de l’autoradio avec un multimètre ?

Réglez le multimètre sur tension continue (20 V DC). Placez la sonde noire sur une masse connue (châssis) et la rouge sur le fil suspect. Recherchez 12 V permanent sur le rouge et 12 V uniquement contact sur le jaune.

Que signifie le trait noir sur le fil de haut-parleur ?

Le trait noir indique la polarité négative (-) du haut-parleur. Il est essentiel de respecter la polarité pour un son correct et éviter une annulation de phase.
